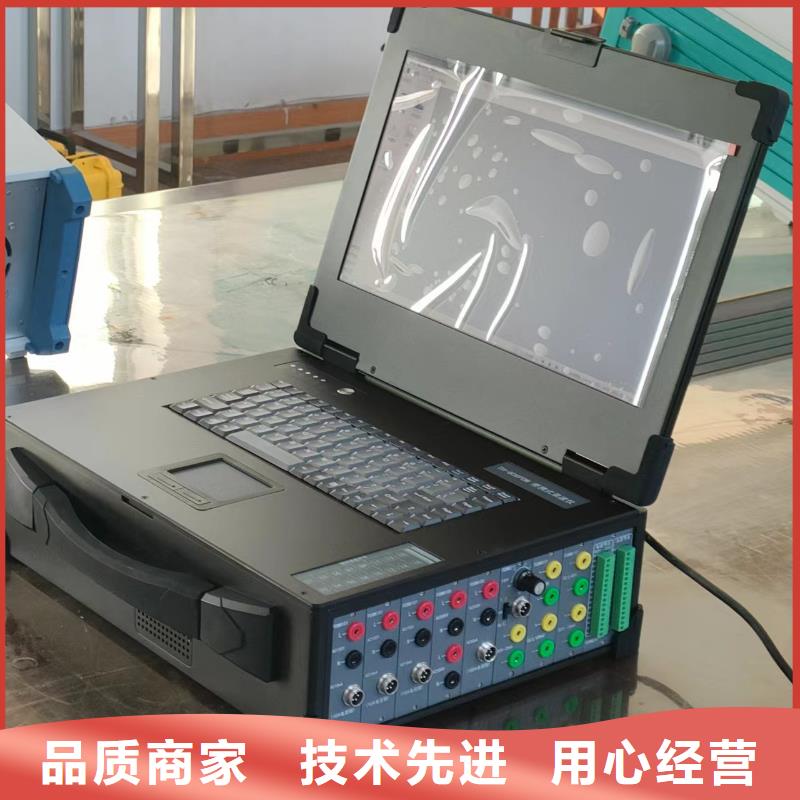

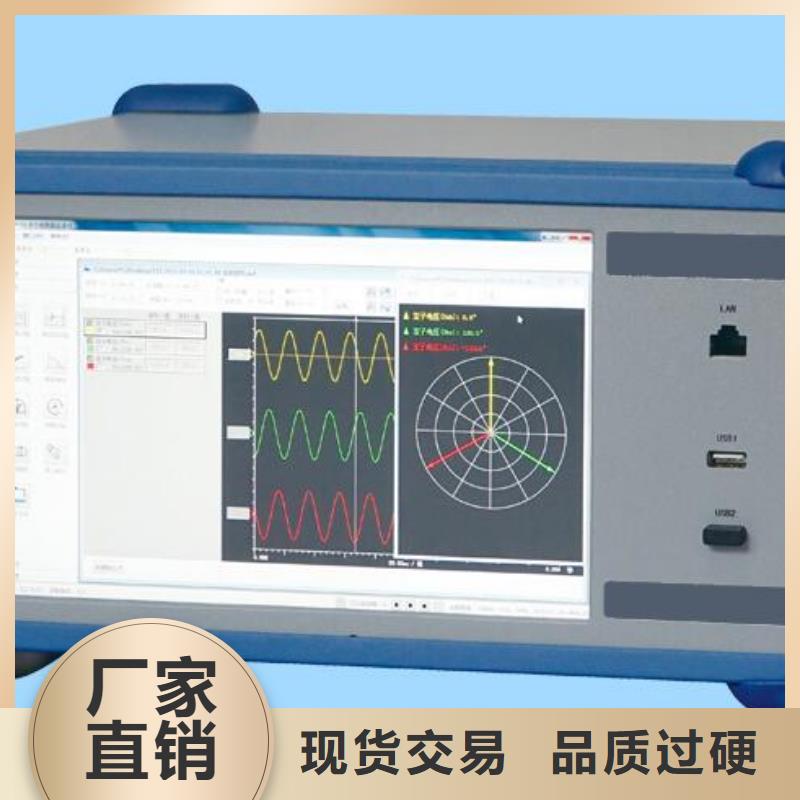

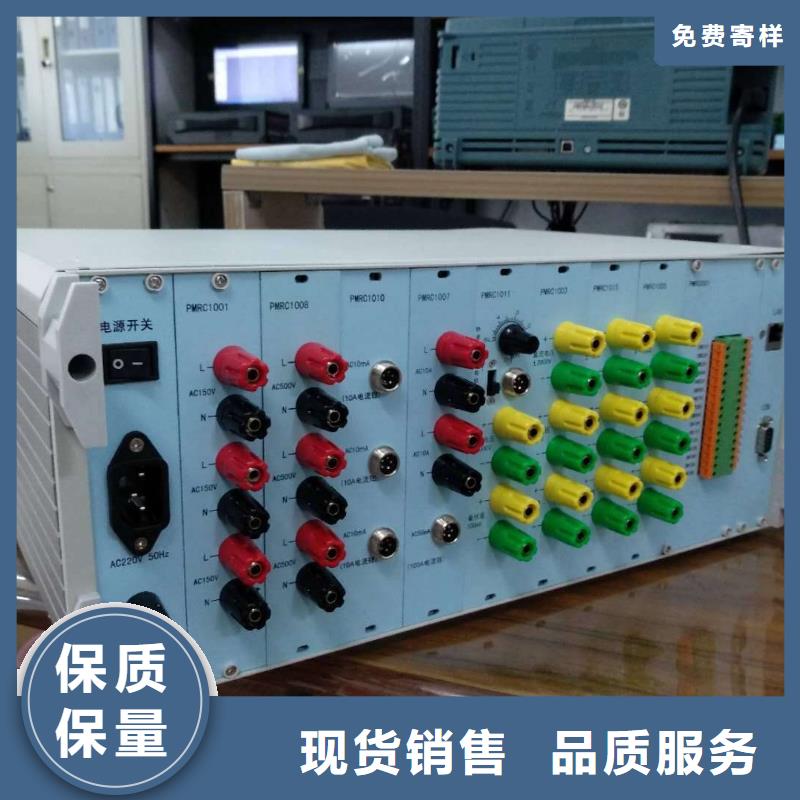

广东广州录波仪但是如果用户有自行更改电路、广东广州同城功能，或未按照规范操作而发生异常状况，本公司不提供免费保修服务，视实际状况收取维修费用。在一年的保修期内，请将故障仪器送回本公司维修中心，本公司会予以及时、广东广州同城妥善修护。简 介TH-608CDM便携式故障录波器是集成了故障录波、广东广州同城电气试验、广东广州同城综合电力监测功能的便携式仪器，内置高性能的处理、广东广州同城采集、广东广州同城运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。TH-608CDM便携式故障录波器是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、广东广州同城试验、广东广州同城监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与TH-608CDM便携式故障录波器相同的软件界面，可经由局域网与TH-608CDM便携式故障录波器连接，实现仪器功能的远程扩展，具备与本机基本相同的功能，包括监测、广东广州同城录波、广东广州同城试验、广东广州同城设置等等。主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、广东广州同城诊断。实时监测：

广东广州录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。

广东广州录波仪十、趋势图录波仪在 存储器上建有趋势图文件，可以以1点/秒的频率连续记录历史曲线，并随时写入该文件。趋势图可记录不多于8个模拟量，以及16路开关量。记录时间总长为1小时、2小时、6小时、12小时、1天、2天、3天可选。此画面支持的操作：F3：趋势图设置运行中，用户可以启动趋势图的记录（主菜单/设置/趋势图管理/运行趋势图），也可以停止之前启动的趋势图（主菜单/设置/趋势图管理/停止趋势图）。状态条显示了趋势图的运行状态。趋势图数据包含 时钟信息，如果记录过程中曾被停止或关机，则显示的趋势曲线会有中断。录波仪在出厂时，趋势图的记录被设定为停止。10.1.设置趋势图的设置由（主菜单/设置/趋势图管理/趋势图设置）进入，在这个对话框中可以选择要记录的模拟量。如果当前趋势图已经记录有数据，而用户改变了模拟量的选择，则必须重建趋势图文件；此时，录波仪会提示用户，在删除或保存数据为文件之间作出选择。将趋势图数据保 存为一个记录文件，记录类型为，文件扩展名为“TRD”。10.2.实时显示按“菜单”键，选择弹出菜单的“实时显示/趋势图”。如果趋势图正在运行，则画面会实时刷新。画面横向为时间轴，可选的显示画面时间轴长度为：1小时、2小时、6小时、12小时、1天、2天、3天，并且不超过记录时间总长；时间轴右端显示为0，从右向左，依次显示距离右端的时间。在趋势图运行时，时间轴右端是当前时刻；在停止时，因为画面不再刷新，所以时间轴右端是停止的时刻。画面纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。画面设置：此对话框的设置与趋势图设置不同，请注意区分。此处是从趋势图记录的模拟量、开关量中选择需要在画面中显示的，对趋势图的数据记录没有影响。10.3.趋势图记录文件在打开的记录列表对话框中，选定要打开的趋势图记录，按“↙“键，进入分析画面。分析画面与停止记录时的趋势图实时显示画面类似，即数据、时间轴不刷新，而且状态条的功能路径部分显示当前打开的文件名。
